一、產品介紹
采用三色值過濾的測定方法。可測定亮度、色度、色溫CIELAB、CIELUV、色差等。4個量測角度可以切換。在液晶領域作為業界標準廣受好評。
* CRT的色溫，色度，VDT的亮度，對比度；
* LED,LCD的色度，亮度，對比度；
* 各種光源的亮度，色溫，配光特性的檢查；
* 反射座，汽車牌照的亮度，色度，照度；
* 道路，隧道的路面，隧道內的亮度；
* 膠片，濾光器等的色度和透過率；
* 印刷物，涂料等的配合及色差；
* 纖維，壁紙等的色度和色差；
* 塑料成型品的色度和色差；
* 藥品，化妝品的色度和色差
能和基準儀器（SC-777）直接連接，并能直接進行色度補正；采用刺激值直讀方式的亮度計，必須輸入色度補正系數來進行高精度的管理。JZYG-7A色度亮度計，提供了兩種能簡單輸入補正值的方案。
簡便地進行補正的兩種方法
1）直接補正
無需使用PC，可使用RS-232C數據線將分光輻射度計SR-3A，分光色度計SC-777和本機型JZYG-7A相連接，直接向JZYG-7A輸入色度補正系數。
以基準儀器的數據和補正對象JZYG-7A的數據為基礎，自動算出并輸入補正系數。
2）區域補正（使用附件CM-900）
在以色度為單位，乘上不同補正系數進行測定的情況下，在x y 色碼圖，uv色碼圖上任意指定一個區域，能以該指定區域為單位，自動選擇設定的補正系數，并進行補正。
a.亮度精度過±4% ⇒ ±2%
b.亮度精度達到 ±2%以內（5cd/m2以上，自動測定范圍時，標準A光源）
（有時因測定角不同而有所不同，具體請參考參數表）
c.高速測定
和以前的BM-7Fast型號相同，測定速度統一提高至0.5秒。
d.界面
采用USB和RS-232界面，USB界面連接16臺，RS-232C界面連接1臺，總共能同時連接17臺。
e.內置模擬輸出（選配件）
可通過波形觀察對應X2，Y，Z的3頻模擬輸出。
二、技術指標
| 光學系統 | 對物鏡：f=80mm,F2.5/目鏡：觀察事業5° | |
|---|---|---|
| 測定角 | 2°/1°/0.2°/0.1°可切換 | |
| 測定物距 | 350mm～∞ | |
| 最小測定直徑（mmΦ） | 2°：10 1°：5 0.2°：1 0.1°：0.5 |
|
| 分光感度特性 | 近似于CIE1931等色關數 | |
| 受光素子 | 硅光電二極管 | |
| 測定功能 | 亮度（L:cd/m2），CIE1931色度坐標xy，CIE1976色度坐標u y | |
| 三刺激值xyz，相關色溫度（Tck）及偏差（duy） | ||
| CIE1976L×a×b，CIE1976L×u ×v | ||
| 亮度測定范圍 | 0.01～12,000,000 cd/m2 | |
| 亮度精度 | 對標準A光源 | ±4%以內:1～5 cd/m2以上（2°自動范圍測定時） |
| ±2%以內:5cd/m2以上（2°自動范圍測定時） | ||
| 色度精度 | 對標注A光源 | dx,dy±0.02以內:10cd/m2以上（2°自動范圍測定時） |
| 標準A光源+濾色片 | dx,dy±0.01以內（濾色片O-55，Y-48,A-78,IRA-05） | |
| dx,dy±0.03以內（濾色片R-61，B-46,V-44,G-54） | ||
| 顯示間隔 | 不管是FAST還是SLOW，顯示間隔都約為0.5s | |
| 界面 | USB1.1/RS-232C | |
| 外形尺寸 | 約325mm(長)×120mm(寬)×162mm（高） | |

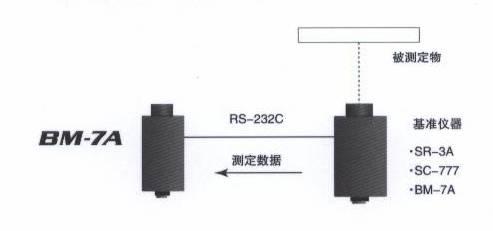

使用直接補正功能在測定儀器之間進行補正時，首先用基準儀器測定被測物，該測定數據寫入補正對象的主機內。然后，使用JZYG-7A測定同一個點，算出補正系數。
