建筑實驗?zāi)M儀器
JZYG-TGS1型智能人工模擬天穹
近年來隨著太陽能應用的不斷發展，關于太陽能利用、轉換的相關產品，尤其是太陽能電池板的使用量也逐漸增加。過去，這些產品都是在自然環境下進行測試，受制于氣候條件，因此存在測試周期長、數據的可重現性差等不足。JZYG-TGS1智能人工模擬天穹是模擬天空及太陽運行的一種光源設備，可以在高精度擬合太陽光譜分布的前提下，實現不同的太陽輻照度、光照角度等條件，滿足測試研究對太陽輻照的特殊需求。使用智能人工模擬天穹能夠克服氣候多變性所造成的不便，可以全年24小時在室內對太陽能產品進行測試。
一、產品概述
近年來隨著太陽能應用的不斷發展，關于太陽能利用、轉換的相關產品，尤其是太陽能電池板的使用量也逐漸增加。過去，這些產品都是在自然環境下進行測試，受制于氣候條件，因此存在測試周期長、數據的可重現性差等不足。JZYG-TGS1智能人工模擬天穹是模擬天空及太陽運行的一種光源設備，可以在高精度擬合太陽光譜分布的前提下，實現不同的太陽輻照度、光照角度等條件，滿足測試研究對太陽輻照的特殊需求。使用智能人工模擬天穹能夠克服氣候多變性所造成的不便，可以全年24小時在室內對太陽能產品進行測試。
二、功能特點
1、模擬太陽實時軌跡，通過計算機軟件控制，實現太陽高度角及方位角的自動定位，從而實現了太陽實時模擬；
2、模擬太陽輻照強度可調，光譜分布Class B，被輻照面輻照均勻度≥90%，光源穩定性≥90%，被輻照面輻照值400～1000W/m²可調，光源端面到被 輻照面距離約0.5～1.4米；
3、通過輸入時間、緯度等參數，實現太陽高度角及方位角的自動定位并運行；輻照值隨軌跡同步自動調整外，同時具有手動輸入調整模式；
4、模擬陰天各向異性散射輻射，被輻照面輻照均勻度≥90%，光源穩定性≥90%，被輻照面輻照值12～200 W/m²；
5、模擬多云天氣，動態云層遮擋，模擬云層透明度0%、10%、30%、50% 、70%；
6、模擬下雨天氣，降雨實物演示，試驗倉外視覺可見；
7、采用顯示屏/按鈕/鍵盤輸入等多種人機交互模式；
8、系統除了配置智能監測控制軟件外，還滿足ModbusRTU協議，可實時將監測數據及控制狀態等信息上傳給其他接口設備；
9、穹頂電器元件具有防水功能，滿足IP65要求。
10、模塊化設計，可拆遷和另行安裝而不破壞主體結構；
11、智能調控，可用電腦軟件輸入任意地址（維度）、日期、時間，實現太陽的高度角和方位角的自動控制；
12、高亮LED，工作臺照度可達3000 lux 以上；
13、大角度參觀開口，便于操作和參觀。

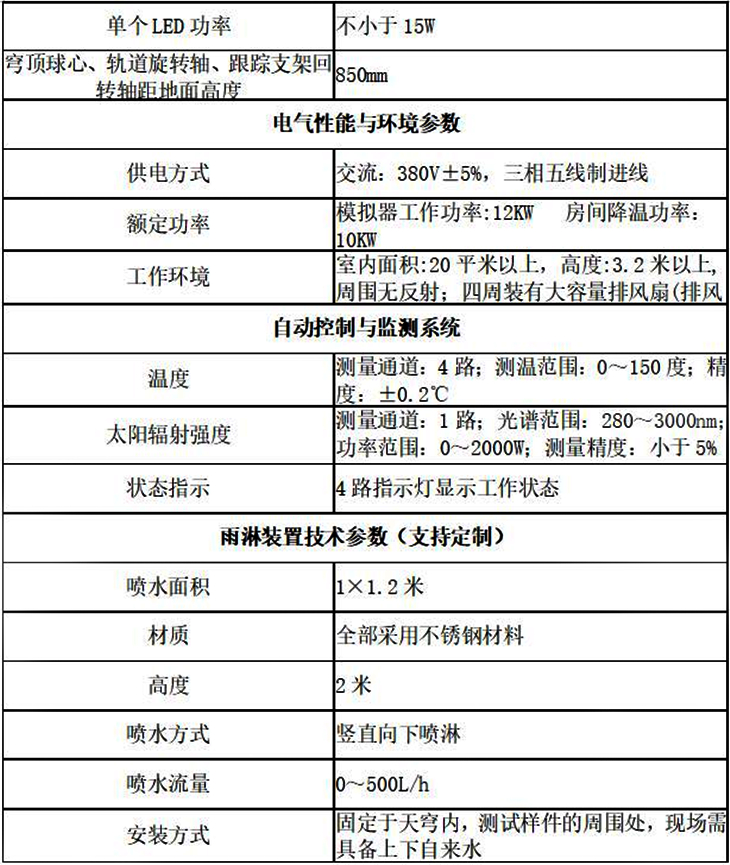

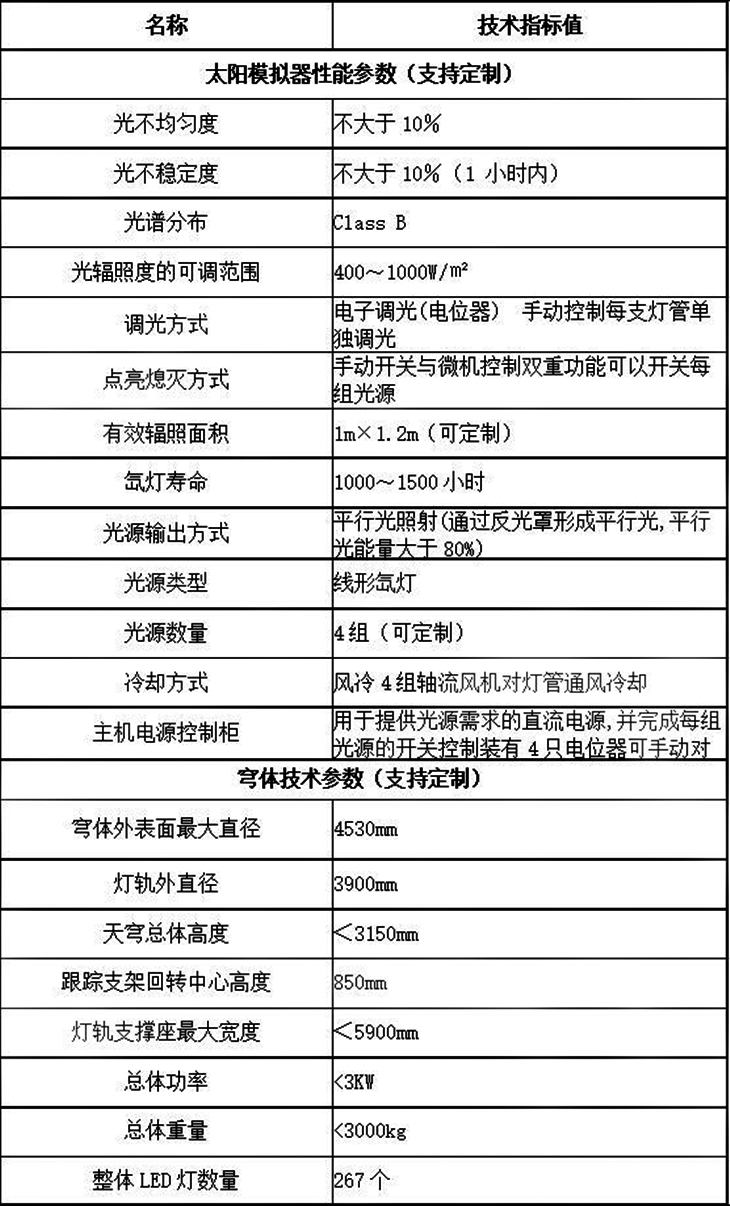

三、主要參數
四、系統組成
該系統主要包括四大部分：發光體、均光及調光系統、主體框架結構、擴散光源、電源控制柜、太陽模擬系統智能控制柜、雨淋裝置、控制計算軟件。

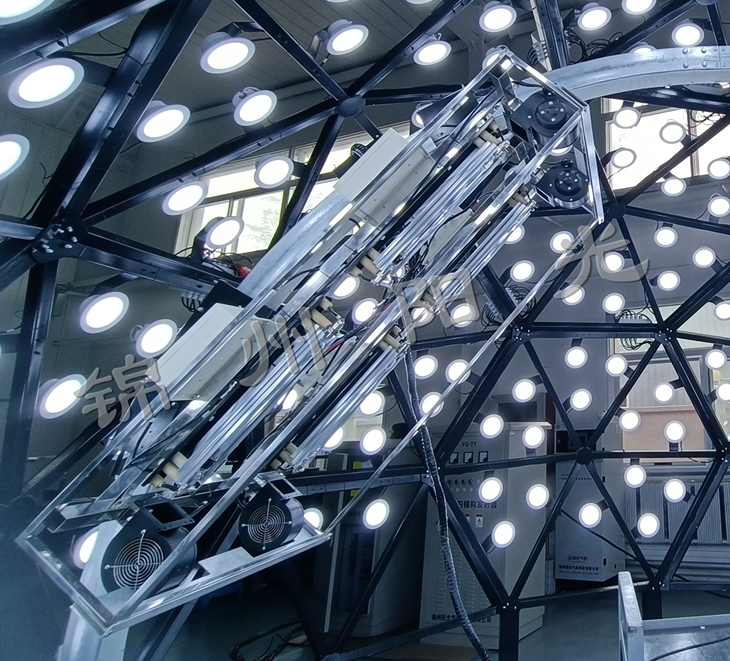

1、發光體
發光體是模擬太陽的發光裝置，選用超高壓球形或線形短弧氙燈做光源。其特點是發光體尺寸小，呈點或線狀，亮度高，容易被光學系統處理成便于使用的點光源或平行光源。其光譜是從紫外、可見到紅外的連續光譜，在可見區與太陽光譜極其相似，輻照強度在400-1000W/m2連續可調，有效輻照區域可達1000mm×1200mm；；而汞氙燈、鹵素燈的光譜能量主要集中在紫外和可見區。
2、均光及調光系統
設備配有均光網，與發光體配合使用以確保光的均勻性。
3、主體框架結構
采用可拆卸獨立單元組裝形式，實現大直徑大跨度的安裝，方便設備重新拆裝。矩形鋼構框架，分為六邊形和五邊形2種結構單元，每個單元有六個或五個三角型，每個三角形內有等大的三個擴散光源。為便于實驗和參觀展示，主體結構留有一個寬約0.6米、高0.8米的入口。主體框架結構中還包含固定發光體的光學機械裝置及發光體移動滑軌。

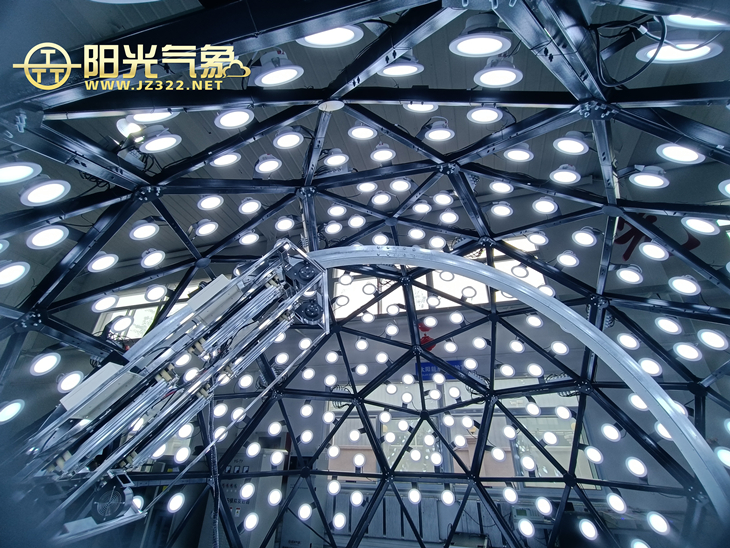

4、擴散光源
擴散光源是模擬天空的背景光，老式的人工天穹采用固定的燈光系統照明白色半球面來模擬，由于靠?jī)?nèi)壁擴散，需將內表面進行擴散處理，往往受制于現場人為的施工質量，效果很難達到；另外，由于光源只能固定在底部，各點亮度都是靠各組光的疊加產生的亮度分布，每組燈的調控都會影響全局，很難調試。本系統采用節能高效的LED矩陣，特制擴散燈罩、進口定制高透過率擴散膜。將光源布置在透光擴散膜后面，提高了光效，而且由于每組燈的調控，只影響該組位置的亮度，所以調試起來很方便，也更精準。
5、電源控制柜
系統配有自主研發的高精度、高可靠的精密光學專用電源。有別于普通的照明級氙燈電源，系統配備的電源具有如下特點：
1) 具有精密光反饋裝置，使得光脈動比普通系統降低一個數量級。
2) 自動觸發，全新設計的高可靠電子觸發裝置，您完全不必?fù)?dān)心普通電源不易觸發的問題。
3) 金屬噴塑外觀，柜式移動結構，該電源系統在各項參數上已經高于該類進口光學系統所配用電源的水平。
6、太陽模擬系統智能控制柜
它是模擬器系統的控制核心，智能控制柜安裝在操作室內，對模擬器的所有操作全部由其完成，可以控制各路光源開閉，光源亮度，控制升降臺的位置，降溫風機起停等。
監測主機采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據40000條以上，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,可替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。即可與微機同時監測,又可以斷開微機獨立監測。
7、雨淋裝置
雨淋裝置是模擬降雨的人工降雨器，配有增壓水泵，可任意調節水流的大小，噴水的 可以根據所測試的樣件面積進行定制生產，以滿足雨天樣件的各種測試實驗。

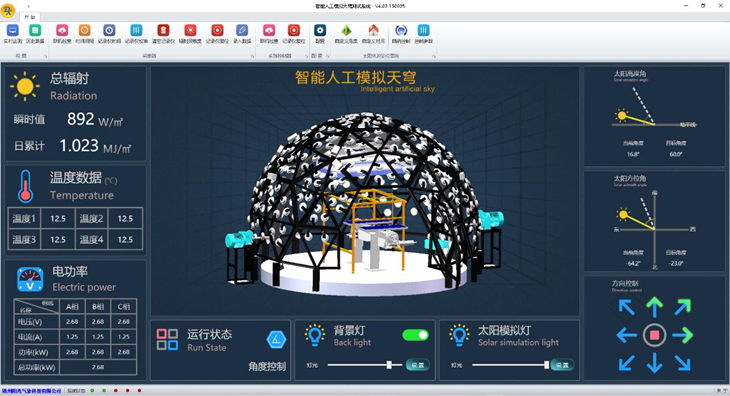

8、控制軟件
系統配置電腦端的控制軟件，軟件界面美觀，功能強大，可實現背景燈、模擬燈的明暗控制；模擬燈可以導入時間及功率比例進行自動控制；設定高度角 、方位角，自動運行到指定位置、設置好經緯度，根據本機時間模擬太陽自動運行到指定位置；東西上下手動控制等功能。

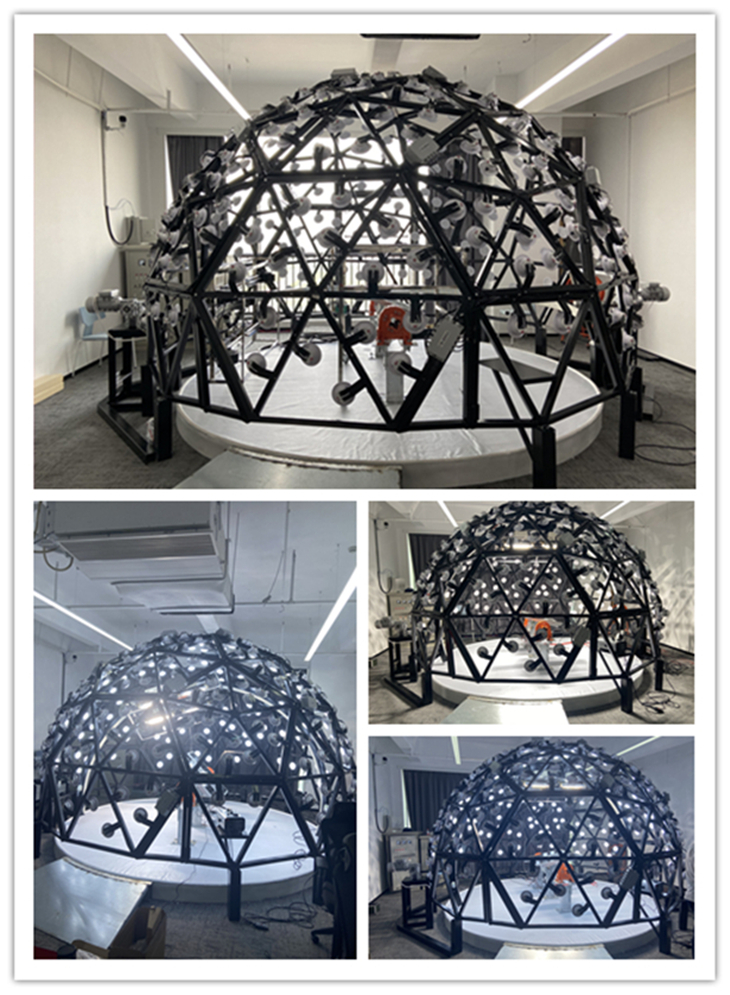

五、工程案例
