光伏環境監測儀

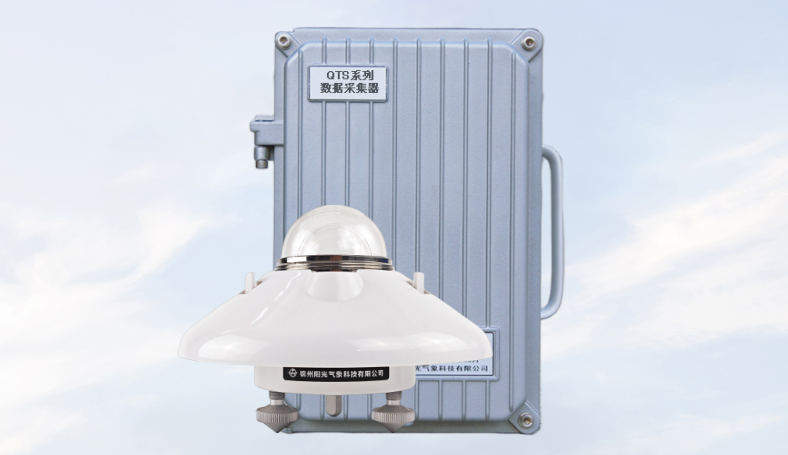

QTS-4 全天候光輻數據自記儀
QTS-4全天候光輻數據自記儀是一款攜帶方便、操作簡單的便攜式太陽輻射記錄儀器。產品采用高性能微處理器為主控CPU和大容量數據存儲器，能對太陽輻射進行準確測量、顯示并存儲。外接太陽輻射傳感器即可對其進行實時數據測量，同時還可以讀取太陽輻射的間隔累計及日累計值。本儀器廣泛應用于氣象、環保、機場、農林、水文、軍事、倉儲、科學研究等領域。
一、概述
QTS-4全天候光輻數據自記儀是一款攜帶方便、操作簡單的便攜式太陽輻射記錄儀器。產品采用高性能微處理器為主控CPU和大容量數據存儲器，能對太陽輻射進行準確測量、顯示并存儲。外接太陽輻射傳感器即可對其進行實時數據測量，同時還可以讀取太陽輻射的間隔累計及日累計值。該套設備可在全天候室外環境下工作，工作時無需人工干預，便攜式防水防震結構，低功耗環保節能模塊設計，檢測精度高，交直流雙供電電源可選配，內置大容量可充電鋰電池，電池可連續工作15天以上，具有停電保護功能，電量不足時自動關機。另外可以選配專用氣象支架和太陽能供電系統，滿足戶外固定位置長期無人值守觀測。使用配套的USB線纜和氣象站軟件即可將數據下載到電腦，方便用戶對氣象數據做進一步處理分析。本儀器可廣泛應用于氣象、環保、機場、農林、水文、軍事、倉儲、科學研究等領域。
二、功能特點
1．產品結構按工業控制標準設計，具有防風，防雨，防腐蝕及抗強磁干擾能力，適合在野外常年使用。
2．采用一體化結構，集數據采集器+傳感器+便攜手提箱合成在一個機箱內，野外攜帶極為方便。
3．外機箱采用鋁塑材料模具壓制成型，美觀堅固，安裝簡單，掛在任意處即可測試。
4．系統采用低功耗設計，一次充電后，機內電池可連續工作15天以上。

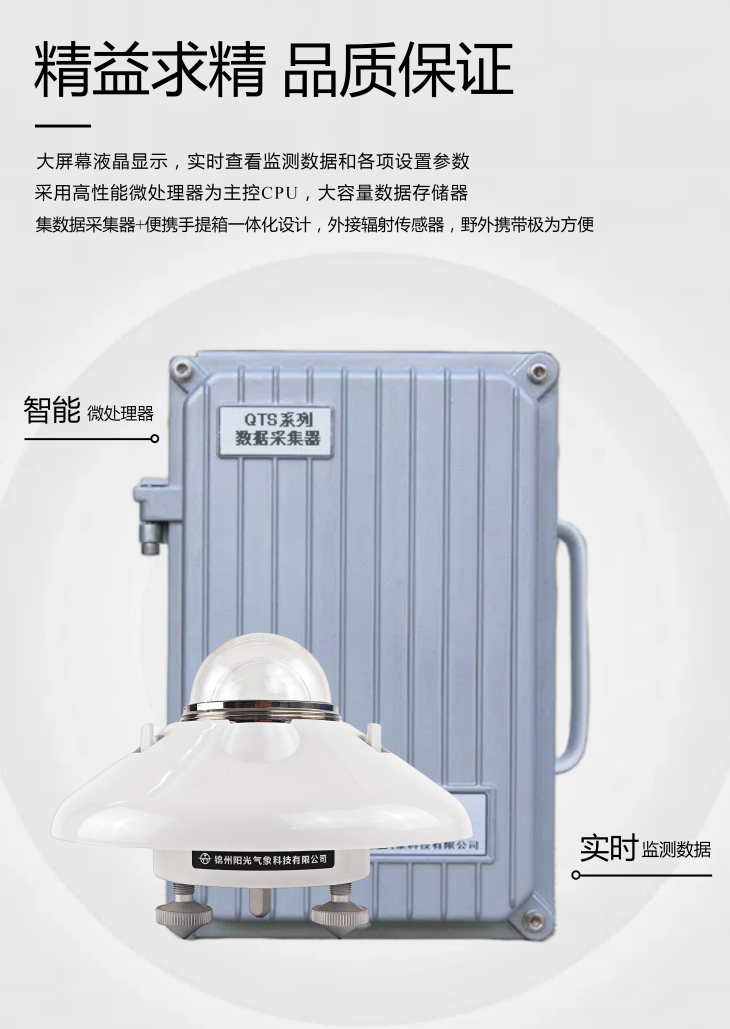

5．大屏幕液晶顯示，可查閱實時監測數據和各項設置參數。
6．采用高性能微處理器為主控CPU，大容量數據存儲器，數據管理軟件可實時顯示當前測試數據并生成歷史曲線及報表，檢測數據自動存儲（存儲間隔可以設定），數據存儲格式為EXCEL標準格式，可供其它軟件調用，與打印機相連自動打印數據。
7．?dāng)?shù)據傳輸方式：支持RS485/RS232有線傳輸及GPRS/WIFI無線傳輸；

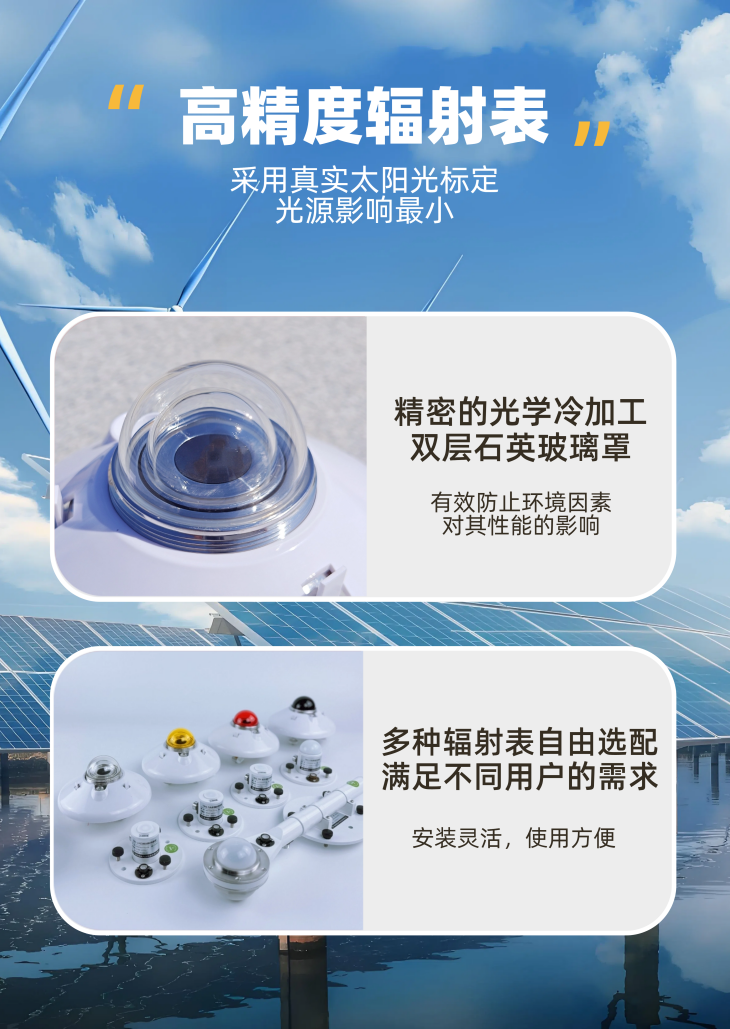

8．QTS-4數據自記儀可與太陽總輻射、散射輻射、直接輻射、凈輻射、反輻射、紫外輻射、光合輻射等多種太陽輻射表搭配使用，最多可同時采集三路輻射數據。
9．?dāng)?shù)據可上傳云平臺，支持手機端隨時隨地查看。
三、技術指標
|
數據自記儀參數
|
||||
|
輸入通道數
|
標準1通道（最多3通道）
|
|||
|
存儲容量
|
2M字節，可連續存儲80000條數據
|
|||
|
輸入范圍
|
0～20mV
|
|||
|
準 確 度
|
0.5％
|
|||
|
內分辨率
|
±1μV
|
|||
|
測試周期
|
<30mS
|
|||
|
顯示周期
|
1S
|
|||
|
顯示存儲
|
日期，時間，輻射瞬時值、間隔累計量及最大值、日累計量及最大值
|
|||
|
通訊接口
|
標準RS232或RS485或GRRS接口
|
|||
|
供電電源
|
AC220V±10％，50Hz
|
DC12V，可外接太陽能電池板
|
||
|
工作環境
|
溫度：-40℃～+70℃
|
濕度：<95%RH
|
||
|
太陽總輻射傳感器（TBQ-2）
|
||||
|
光譜范圍
|
0.3～3μm
|
響應時間
|
≤30秒（99％）
|
|
|
靈 敏 度
|
7～14μV／W·m-2
|
穩 定 性
|
±2％
|
|
|
內阻
|
約350Ω
|
非 線 性
|
±2％
|
|
|
余弦響應
|
≤±5％（太陽高度角10°時）
|
|||
|
溫度特性
|
±2％（-20℃～+40℃）
|
|||
|
重量
|
0.5kg
|
|||
|
測試范圍
|
0～2000W/m2
|
|||
|
信號輸出
|
0～20mV
|
|||

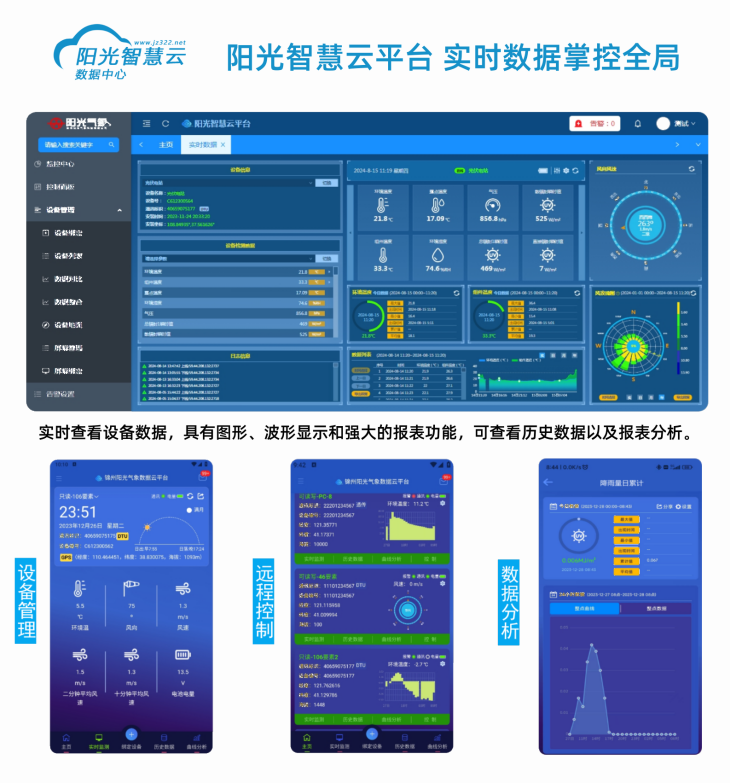

四、云平臺軟件
五、系統基本配置
| 1）QTS-4型數據采集器 |
1臺 |
| 2）TBQ系列太陽輻射傳感器 |
1臺/2臺/3臺 |
| 3）太陽能供電系統（可選配） |
1套 |

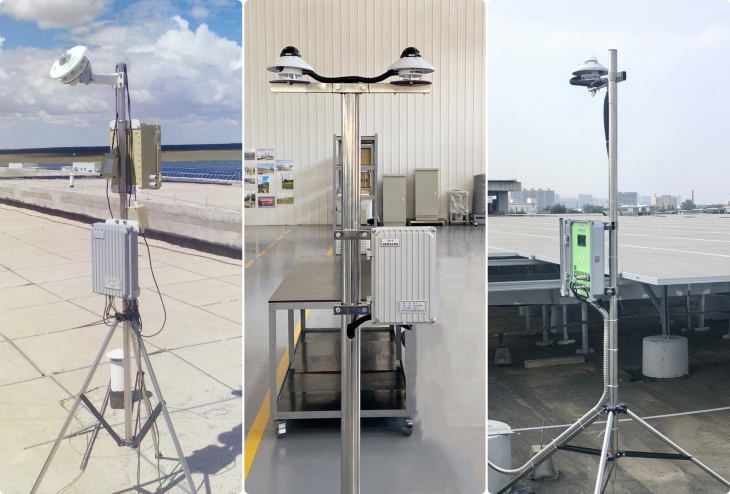

| 4）系統支架（便攜三角支架或固定支架） （可選配） |
1套
|
| 5）GPRS無線通訊模塊（可選配） |
1套 |

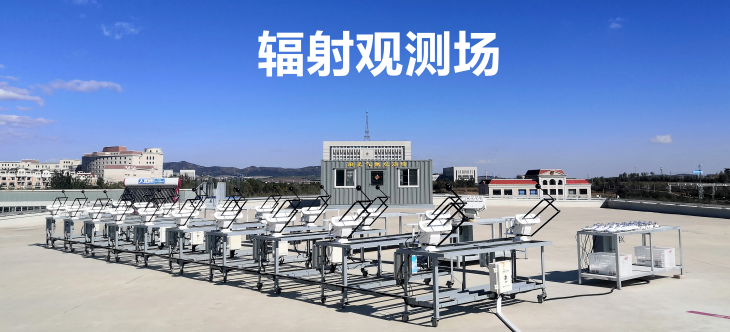

六、太陽輻射觀測場
我公司擁有1500平方米戶外大型標準太陽輻射觀測場，可同時容納上百塊各種型號的輻射表進行戶外全天候比對測試，測試合格后方可出廠。
七、應用領域
產品適用于氣象氣候、生態環境、農業墑情、林區環境、水利信息、建筑節能、太陽能光伏、太陽能集熱等科研及教學領域。
