一、產品介紹

YG-IOT-VI虛擬儀器高端教學實驗系統適合于支持LabVIEW教學、虛擬儀器技術等系列課程的實驗教學。系統提供多種虛擬儀器樣例，支持高精度的數據采集和豐富的傳感器擴展，可以實現虛擬示波器、虛擬信號發生器、虛擬脈沖發生器、虛擬標準信號源、虛擬頻率計、虛擬計數器、虛擬邏輯分析儀、虛擬任意波形發生器、虛擬可調電源和虛擬萬用表等虛擬設備。學生通過設備端完備的人機交互觸摸操作及虛擬儀器相關實驗的學習，掌握LabVIEW軟件的使用和虛擬儀器技術的原理和相關應用。

二、系統特點

1、系統完整性：

實驗箱內嵌高性能網絡數據采集，既支持傳統USB方式高速數據傳輸又支持以太網數據傳輸。

2、先進性：

a.包含電子類實驗室常用的儀器儀表模塊，包括數字可調直流電源模塊、DDS信號源模塊，萬用表模塊、常用的傳感器模塊和常用的控制模塊，可以完成20種基本實驗。

b.提供可選的多種擴展板，方便教學；提供標準的面包板，方便學生臨時的功能擴展。

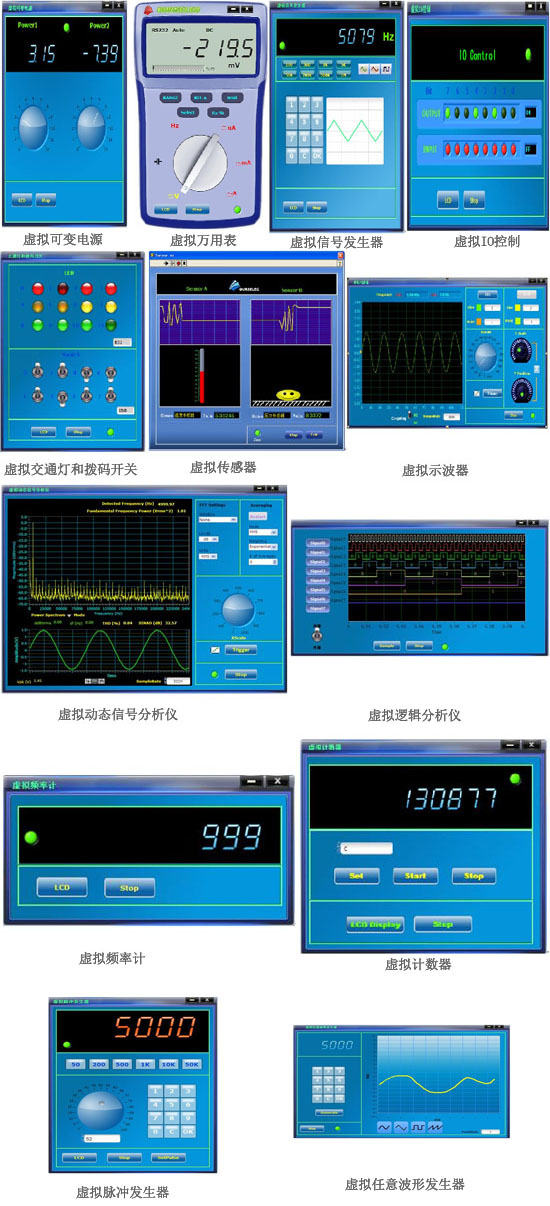

c.基于實驗平臺，可開發包括示波器、數字萬用表、信號發生器、邏輯分析儀等各種虛擬儀器。

3、開放性：

系統開放所有軟硬件設計資源。

三、系統組成

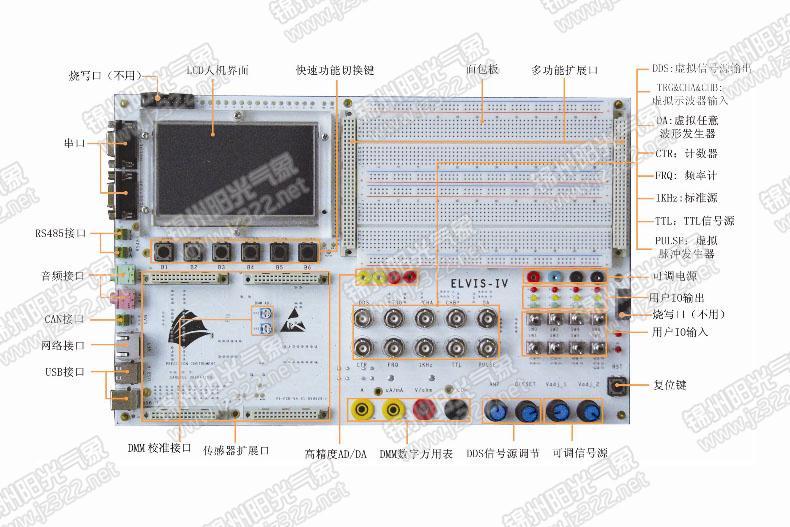

YG-IOT-VI虛擬儀器高端教學實驗系統由實驗底板和各種傳感器采集板組成。系統基于NI LabVIEW圖形化開發環境，結合儀器、數據采集和原型開發站，采用低成本的虛擬儀器將理論、仿真、動手上機的設計、原型平臺集成起來。系統集成多種不同的虛擬儀器設備，在降低實驗室設備成本的同時，幫助學生們在上機操作過程中鞏固理論知識。
主要參數如下表所示：
okok

序號	組成	性能指標
1	虛擬可調電源	通道數：2 通道 信號幅度：0 ~ +12V，0 ~ -12V 輸出電流：500mA/ch （最大） 提供內部限流保護
2	虛擬信號發生器DDS	通道數：2通道 輸出波形：正弦波，三角波，方波，TTL 信號帶寬：1Hz ~ 1MHz 信號幅度：-10V ~ +10V 信號可調：幅度可調，直流偏置可調
3	虛擬萬用表	通道數：4通道 測量信號類型：電壓，電流，電阻，電容，二極管   測量基本功能、量程和精度： 直流電壓：400.0mV, 4.000V, 40.00V 交流電壓：4.000V, 40.00V 直流電流：400.0uA,4000uA, 40mA,400mA, 4A 交流電流：400.0uA,4000uA, 40mA,400mA, 4A 電阻：400.0Ω, 4.000KΩ, 40.00 KΩ, 400.0 KΩ, 4.000MΩ   電容：40nF，400nF，4μF，40μF 頻率：10Hz~10MHz 占空比：1% ~ 99% 二極管測試：支持 通斷蜂鳴：支持 自動量程：支持
4	虛擬示波器	通道數：2通道 外部觸發：1通道 數據采樣速率：100 MS/s （采樣率動態可變） 信號輸入范圍：-10V ~ +10V 耦合方式：直流/交流電壓信號
5	虛擬脈沖發生器	通道數：1通道 輸出脈沖：正脈沖，脈寬可調 信號帶寬：1Hz ~ 990KHz 信號幅度：0 或 5V 脈寬可調精度：1%
6	虛擬標準信號源	通道數：2通道 5V直流標準源：DC 5V 0.1% 1KHz信號源幅度：        TTL輸出
7	虛擬數字頻率計	通道數：1通道 信號帶寬：1Hz ~ 15MHz
8	虛擬計數器	通道數：1通道 計數類型：數字脈沖 計數位數：31bits計數深度 支持同步預置數
9	虛擬邏輯分析儀	通道數：8通道 輸入信號的頻率：100K
10	虛擬任意波形  發生器	通道數：1通道 信號頻率：0 ~ 100K 信號幅度：0 ~ 5V 每周期點數：100點
11	虛擬IO控制、   電機控制（擴展）	直流電機控制：分為低速、中速、高速三檔控制，轉速有反饋。 步進電機控制：正向步進、反向步進，按照指定要求步進。
12	交通燈和撥碼開關	輸出IO：12路LED指示 輸入IO：8路撥碼開關

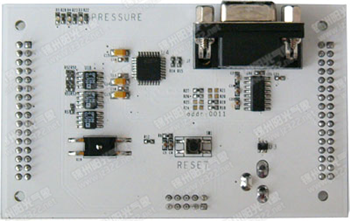

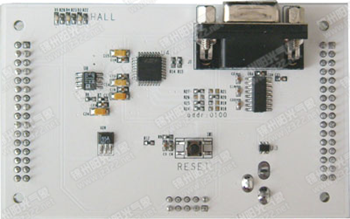

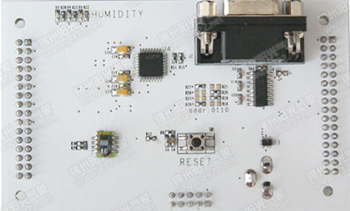

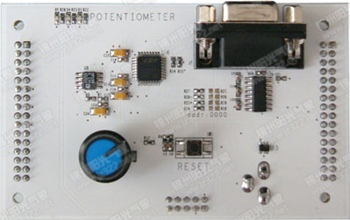

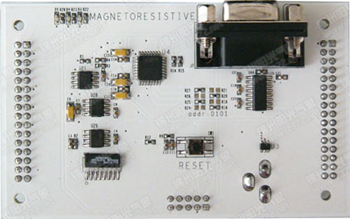

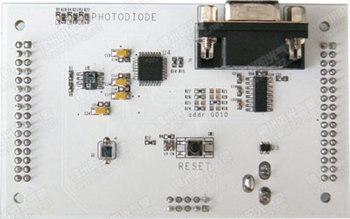

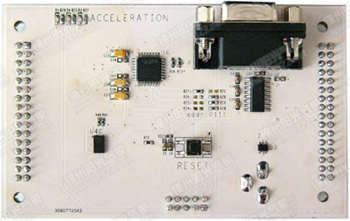

13	智能虛擬傳感器    （擴展）	支持多種模擬傳感器擴展 支持數字傳感器擴展，支持UART接口 為外部傳感器提供電源 1. 智能電位器模塊 供電電壓：DC 3.3V ；信號輸出范圍：0 ~ 3.3V ；AD采樣精度：10 bits。 2. 智能溫度傳感器模塊 供電電壓:DC 5.0V；信號輸出范圍：+2℃ ~ +150℃；AD采樣精度：0 bits。 3. 智能光電傳感器模塊 供電電壓：DC 5.0V；信號輸出范圍：0 ~ 3000lx；AD采樣精度：10 bits。 4. 智能壓力傳感器模塊 供電電壓：DC 5.0V；信號輸出范圍：0 ~ 1500g；AD采樣精度：10 bits。  5. 智能霍爾傳感器模塊 供電電壓：DC 5.0V； 信號輸出范圍：-800 ~ 800 Gauss ；AD采樣精度：10 bits。  6. 智能磁阻傳感器模塊 供電電壓：DC 5.0V； 信號輸出范圍：-6 ~ 6 Gauss；AD采樣精度：10 bits。  7. 智能濕度傳感器模塊 供電電壓：DC 5.0V； 信號輸出范圍：0 ~ 100 %RH； AD采樣精度：10 bits。  8. 智能加速度傳感器模塊 供電電壓：DC 5.0V； 信號輸出范圍： -2G~+2G； AD采樣精度：8 bits。
14	人機界面	LCD：TFT 4.3寸真彩液晶屏    觸摸屏：四線電阻式
15	面包板擴展	臺灣進口面包板
16	其它功能	2通道16bits DA輸出，高精度信號源 1通道16bits AD輸入，高精度數據采集 100M網絡 × 1 USB HOST × 1 USB Device × 1 CAN總線 × 1，電源隔離，信號光電隔離 音頻輸入輸出 8路數字輸入，8路數字輸出 RS485 × 1 RS232 × 1

四、主要功能

五、實驗列表

  實驗一、數值與布爾變量，數據操作；

  實驗二、字符串；

  實驗三、數組與簇；

  實驗四、循環與程序結構控制；

  實驗五、波形控件；

  實驗六、控件操作進階；

  實驗七、子VI；

  實驗八、文件操作；

  實驗九、網絡編程；

  實驗十、定時結構與同步技術；

  實驗十一、與實驗箱建立連接；

  實驗十二、控制實驗箱產生信號；

  實驗十三、讀寫IO；

  實驗十四、DA輸出；

  實驗十五、測量電壓；

  實驗十六、讀取實驗箱AD采集的數據；

  實驗十七、通過ComManagei程序與實驗箱通信；

  實驗十八、虛擬可變電源；

  實驗十九、虛擬萬用表；

  實驗二十、虛擬信號發生器；

  實驗二十一、虛擬IO控制；

  實驗二十二、交通燈和撥碼器開關；

  實驗二十三、虛擬傳感器；

  實驗二十四、虛擬示波器；

  實驗二十五、虛擬動態信號分析儀；

  實驗二十六、232串口通信；

  實驗二十七、485穿透通信；

  實驗二十八、CAN通信；

  實驗二十九、Audio實驗；

  實驗三十、虛擬邏輯分析儀；

  實驗三十一、虛擬頻率計；

  實驗三十二、虛擬計數器；

  實驗三十三、虛擬脈沖發生器；

  實驗三十四、虛擬任意波形發生器。
