一、系統概述

太陽能發電站及組件長期工作于室外自然環境下，在室外氣候下測試非常重要，其效果遠遠好于室內模擬檢測，因此國外一般都在室外自然光照下對太陽能電池進行檢測。TRM-FD3型太陽能電池組件/陣列評測系統可在室外對電池組件I/V特性，氣候環境，太陽光照強度，組件背面溫度等系列指標測試，得出其發電效率，形成I/V曲線圖，完成不同氣候下的評測報告，該設備符合國標（GB/T18210 光伏方陣 I/V特性的現場測量）指標要求，并且性能優于國外同類產品，由于控制核心采用智能化應用技術，檢測精度較高，速度快，實現無人測試，因此是質檢部門，生產廠家，科研教學的必要產品。

二、系統功能

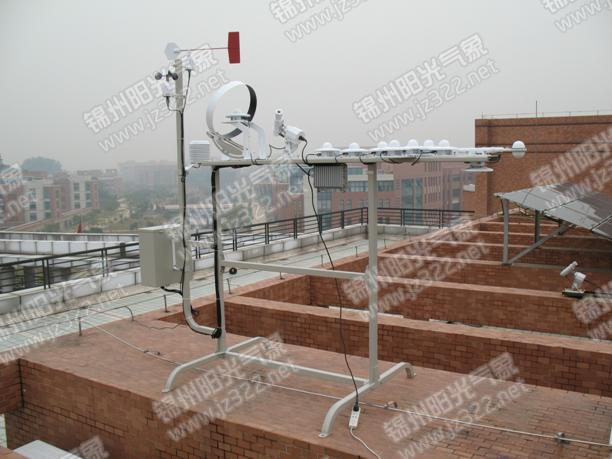

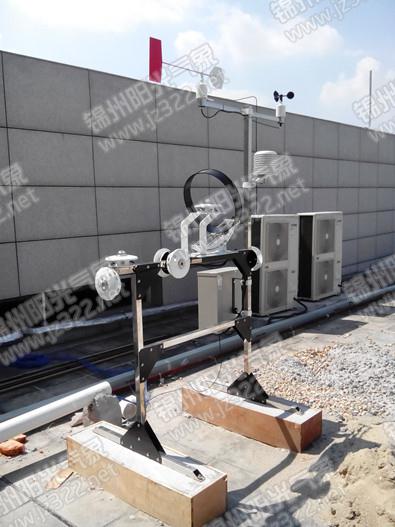

系統主要測試：環境溫度、環境濕度，風速、風向、水平全方位太陽總輻射、太陽散射輻射，（東，西，南，北）四方位總輻射，被測太陽能電池溫度、電流，電壓 。該系統可對1---300W太陽能電池組件及方陣直接測量，利用自然光做光源，采用電負載理論，能快速測出方陣I-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓，電流，定電壓點電流，填充因子，轉換效率，被測件溫度等特性指標。

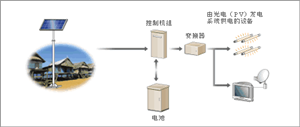

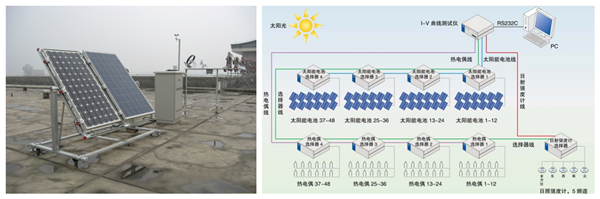

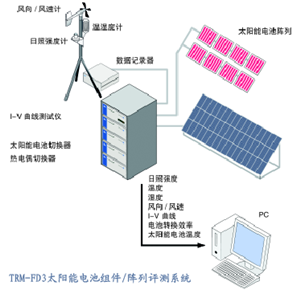

三、系統組成

  1）太陽能電池I-V曲線測試儀；

  2）120路溫度測試系統；

  3）太陽能電池組件選擇器；

  4）太陽能光伏組件/陣列評測系統軟件；

  5）TRM-FD3太陽能光伏組件評測系統平臺。

四、系統技術指標如下

1．TRM-FD3A太陽能電池I-V曲線測試儀
      基于多年太陽能檢測儀器生產經驗，成功開發了I-V曲線測試儀，用于測量各種太陽能電池及組件。由于儀器測量光輻射強度，環境溫濕度，組件溫度，電流，電壓并結合電子負載原理，自動計算出被測組件的I-V曲線值，實現寬測量范圍和高精度檢測，可用于室內太陽能模擬器測試，及室外自然光的評測。
A．?dāng)?shù)據存儲容量:6000條，存儲內容為設定時間內的數據平均值。
B．供電: 交流220V，直流12V。
C．通訊接口:標準RS232接口，與管理微機有線連接，實時傳送采集數據；也可通過無線通訊器實現遠程遙測，進行異地監控，保證發電系統的正常運行。
D．?dāng)?shù)據采集器：采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵，適合在惡劣工業環境使用，既可與微機同時監測,又可以斷開微機獨立運行。
    a.顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)；
    b.記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測；
    c.儀器尺寸：340*150*300（mm）；重量：6.5Kg，金屬外殼；
    d.顯示及存儲內容：溫度，濕度，太陽輻射，電流，電壓，風速，風向等信息。

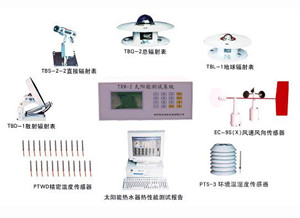

E．傳感器指標：
   (1).風速：
      通道數:1路；
      范  圍:0～60米/秒；
      精  度:±0.3米/秒；
  顯示分辨率:0.1米/秒；
   (2).風向:
      通道數:1路；
      范  圍:0～360度；
      精  度:±3度；
  顯示分辨率:1度；
  (3).太陽輻射:通道數5路
    (3.1)太陽總輻射：
      通 道 數:4路總輻射（水平全方位太陽總輻射、（東，西，南，北）四方位總輻射）
      測量范圍:0～2000W/m²
      測量精度:小于5%
    顯示分辨率:1 W/m²
      顯示內容:瞬時值，小時累計量，日累計量等
      靈 敏 度：7-14mV / ( kW·m² )
      光譜范圍：0.28-3.0μm
    (3.2)太陽散射輻射:
      通 道 數:1路散射輻射（水平全方位）
      范    圍:0～2000W/m²；
       精   度:小于5% ；
    顯示分辨率: W/m²
      顯示內容:瞬時值，小時累計量，日累計量等
      靈 敏 度：7-14mV / ( kW·m² )
      光譜范圍:280～3000nm；
  (4)環境溫度：
      通 道 數：1路
      測量范圍:-50～80℃
      測量精度:±0.2℃
      分 辨 率:0.1℃
  (5)環境濕度:
      通 道 數:1路
      測量范圍:0～100%
      測量精度:±2%RH
      分 辨 率:0.1%RH
  (6).電流電壓傳感器接線箱：
    (6.1)電壓（組件輸出電壓）
        通 道 數:4路
        電壓范圍:0～300V,0～30V,0～10V，0～3V（直流）；
        精    度: 小于0.5%；
      顯示分辨率:0.01V；
    (6.2)電流（組件輸出電流）
        通 道 數:4路
        電流范圍:0～10A，0～3A，0～0.3A，0～0.03A；
        精    度:小于0.5%；
      顯示分辨率:0.01A；
   (7).溫度:(電池板背面溫度)
        通道數:4路
        范  圍:-50～100℃；
        精  度:±0.2℃；
    顯示分辨率:0.1℃；
      測量原理: 鉑電阻測溫方式,精度較高
        結  構：全密封結構，防潮，防水，粘貼電池表面；按照電池板測溫要求安裝,測量面與電池板接觸,其它面與空氣隔離。
        尺  寸：￠40*4（mm）；

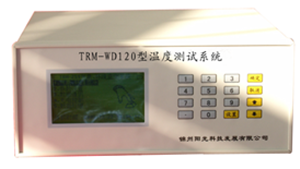

2．TRM-WD120型溫度測試系統
    (1)溫度: 適合溫度傳感器（T型測溫元件）
         通 道 數:50路
         測量范圍:-30～100℃
         測量精度: ±0.5℃ （根據溫度傳感器可選擇)
       顯示分辯率:0.1℃
    (2)P100鉑熱電阻測溫范圍：-40℃～60℃；（作為室溫測量及補償用）分辨率：0.1℃
    (3)通訊接口: 標準RS232接口，與管理微機有線連接,實時傳送采集數據。
    (4)供電方式: 交流：220V 直流：12V 內配充電電池，充滿電連續使用時間大于72小時。
    (5)記錄儀各路溫度數據及時間自動存儲（存儲時間可設定）。
    (6)記錄儀具有先進的輕觸薄膜按鍵,操做簡單,實現對各路溫度數據的實時觀測。
    (7)儀器校準方便容易。全部軟件操作，不必采用傳統手調方式。自動校零技術。克服運放元器件的零點漂移和時間漂移。
    (8)所有模板均采用STD工業控制機結構，具有STD工業控制機的所有優點。全部采用CMOS器件，功耗低，抗干擾能力強，可靠性高。
    (9)顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)
    (10)通訊接口:標準RS232接口，與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據。
    (11)TRM-WD120型溫度測試系統采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲整點數據 (存儲時間可以設定)，工業控制標準設計，便攜式防振結構，大屏幕漢字液晶顯示屏(一屏顯示多路溫度,替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。,既可與微機同時監測,又可以斷開微機獨立監測。
   (12)儀器尺寸：340*150*300（mm）。
   (13)重量：6.5Kg,金屬外殼。

3．TRM-FD3B太陽能電池組件選擇器
      用于被測電池組件陣列與太陽能電池I-V曲線測試儀的接口，同時又是發電站各部件的連接中心,完成與各路負載的切換,以開關形式組成邏輯陣列接通對應的每路電池組件,形成各種效果的測試條件,可以實現(一對一,一對多,多對多)等檢測要求的功能組合。
   （1）信號通道:輸入16路（電池組件12路　電子負載：4路）輸出：4路
   （2）接點負載:電流小于30A
   （3）控制方式:微處理器控制繼電器邏輯陣列, 可以實現(一對一,一對多,多對多)串連、并連等檢測要求的功能組合，自動顯示連接/斷開狀態。配置標準RS232通訊接口,可實現上位機自動控制。采用高性能微處理器為主控CPU，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵。適合在惡劣工業環境使用，具有先進的輕觸薄膜按鍵,操作簡單,實現對各路負載的實時控制。
   （4）結構尺寸：500*400*250（mm）
        重    量：25Kg,金屬防磁外殼。

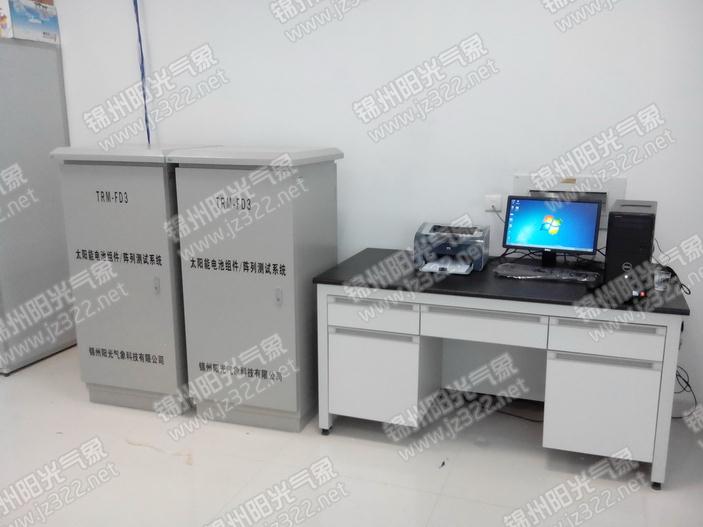

4．TRM-FD3太陽能光伏組件評測系統平臺
    A.硬件配置:
   1. 戴爾微機 顯示屏尺寸：19寸全彩液晶屏 1臺 + 惠普激光打印機 1臺
   2. 多功能操作臺 尺寸:1米*1.2米*1.5米(高) 1套
B.軟件配置:
（1）標準RS232/USB接口與管理微機有線連接，實時傳送采集數據，并可下載數據存入微機，此軟件支持（GB/T18210 光伏方陣 I/V特性的現場測量）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能電池的I-V曲線圖及短路電流，開路電壓，峰值功率，峰值功率點電壓，電流，定電壓點電流，填充因子，轉換效率，被測件溫度等數據表，并可將以上數據轉換為標準STC條件下的數據曲線，數據存儲格式為EXCEL標準格式,可供其它軟件調用。

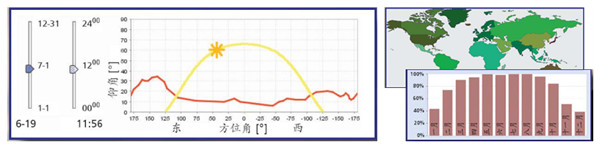

（2）太陽能系統模擬計算統計軟件:可以根據被測產品的數據, 模擬其產品在世界各地的應用效果分析圖表,并建立產品檢測元件庫.
（3）可以創建不同的太陽能系統進行模擬計算: 光電模擬
（4）光電模擬軟件提供了大量的太陽能電池組件和逆變器可供選擇，同時允許用戶設定和修改電池組件參數，比如組件面積和朝向；可以幫助用戶選擇最適合光電系統的逆變器，清晰直觀及詳細的評估能增加客戶對設計方案的信任度，同時提供申請政府補貼的文件模板。
（5）給您日常工作帶來方便：提供省時、專業的設計；全球范圍的氣象信息加上可添寫的用戶自定義數據，結果分析更加可靠；可方便的對新、老系統進行優化設計；提供政府補貼申請所需的所有信息資料；容易生成的詳盡的PDF報告。
（6）可以針對不同的建筑、不同時間段進行模擬計算軟件中采用動態建筑模擬，考慮到建筑所有相關的參數，包括幾何結構、方位和熱質，提供詳細的隔熱數據；同時軟件在計算中，由定位坐標和地平線共同確定太陽的位置，每四分鐘更新一次，因此甚至可以專門針對某小時、某天或者某段時期內的太陽能系統進行模擬計算。
（7）軟件包含非常詳細準確的氣象數據。此軟件所提供的氣象數據來自8000 多個不同氣象站，而軟件數據庫之外具體地區的氣象數據也可以根據精確的數據運算法則計算獲得，數據準確。同時此軟件也允許輸入當?shù)販y(cè)量的氣象數據作為計算數據非常靈活。

5.太陽能光伏組件測試臺架
      測試臺架采用不銹鋼材質設計，承載能力高，制造工藝成熟，安裝簡便，防腐性能優良，外形美觀獨特的連接設計，安裝方便快速，安裝工具簡單通用，采用不銹鋼零部件等結構防腐材料，使用壽命長。結構設計優化，用料考究，具有良好的抗震、抗風、抗雪壓、耐腐蝕等物理性能。
a.水平角度調整范圍:0-90度；
b.臺架尺寸:1.5米*2米*1.2米(高)。

五.光伏板測試系統詳細技術要求
