太陽能光電測試實驗室
一、概述
光伏組件的IV曲線是描述光伏電池工作狀態的圖表，其中I表示電流，V表示電壓，IV曲線通常用于評估光伏電池在不同光照和溫度條件下的性能。這個曲線是分析光伏組件發電性能的重要依據。

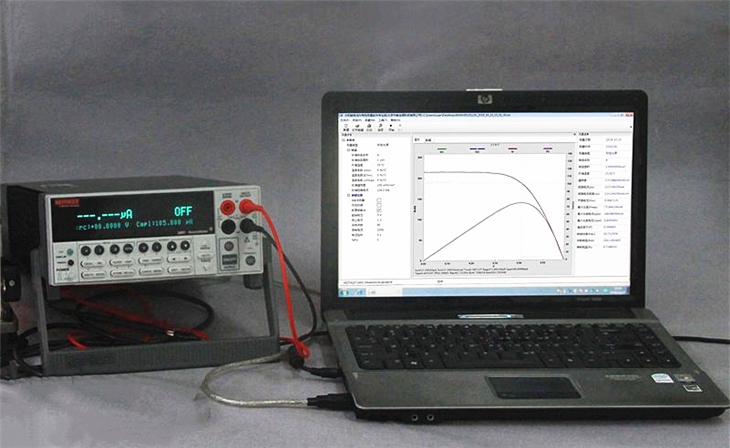

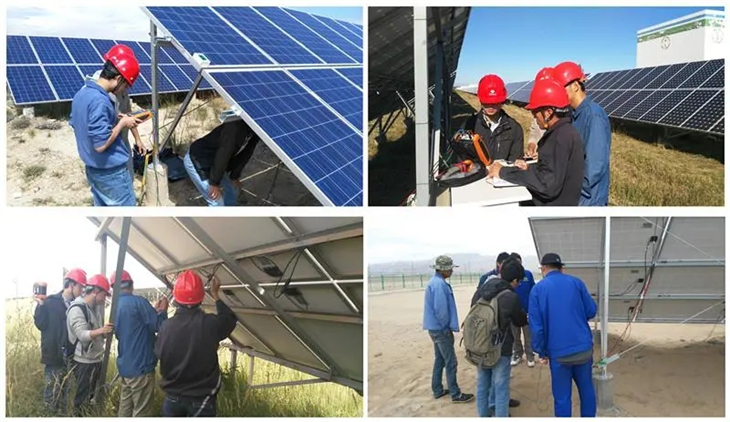

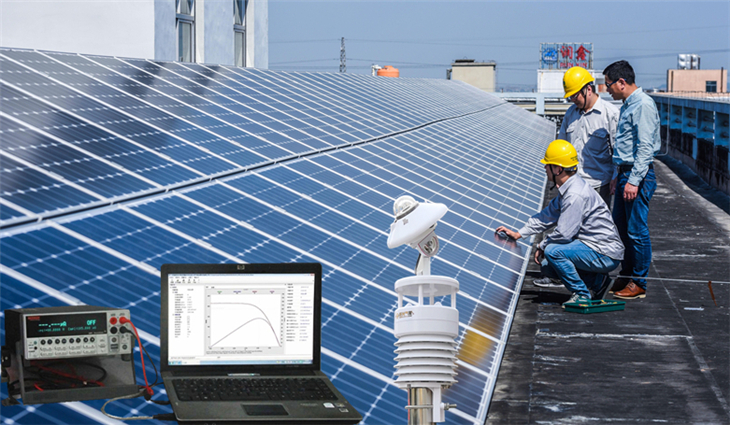

為了滿足在野外對太陽能電池組件/陣列進行測試的要求，我們設計研發了利用自然光源進行測試的便攜式太陽能組件I-V測試儀，具有比室內模擬測試更準確、穩定、可靠的真實效果，實現對所有太陽能產品I-V特性現場的測試，可為太陽能電站設計，維修，驗收提供數據保障，廣泛應用在太陽能電池組件生產廠家、質檢部門、光伏電站、科研單位等領域。
二、功能特點
1、具備環境溫度、組件背板溫度、太陽輻照度、風速等環境要素監測功能。
2、可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，填充因子，轉換效率，組件背板溫度，環境溫度、太陽輻照度、風速等。
3、便攜式結構設計，方便攜帶及現場測試；
4、測試速度快、檢測精度高；
5、具有溫度修正、補償功能，范圍：-20℃～+80℃，精度0.1℃。
6、過流， 過壓， 過功率， 過熱，極性反接，多種保護功能；
7、計算機軟件功能強大，具有數據及曲線實時監測、存儲、分析等功能，并可導出到EXCEL中進行后續分析，Windows以上操作系統即可運行。
8、采用ARM技術進行設計，獨創低功耗電子負載，可交直流供電，適合野外測試；
9、除了單次測試外，還支持多次測試，可以設置測試時間間隔和時間段范圍，軟件自動在此時間段內按照時間間隔進行周期掃描，完全做到自動化測試。
10、TRM-FD4型太陽能發電測試系統包含數據采集器一臺，該采集器采用高性能微處理器為主控CPU，大容量數據存儲器，自動存儲測試結果，工業控制標準設計，便攜式防震結構，適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持8小時以上,既可與微機同時監測,又可以斷開微機獨立監測。

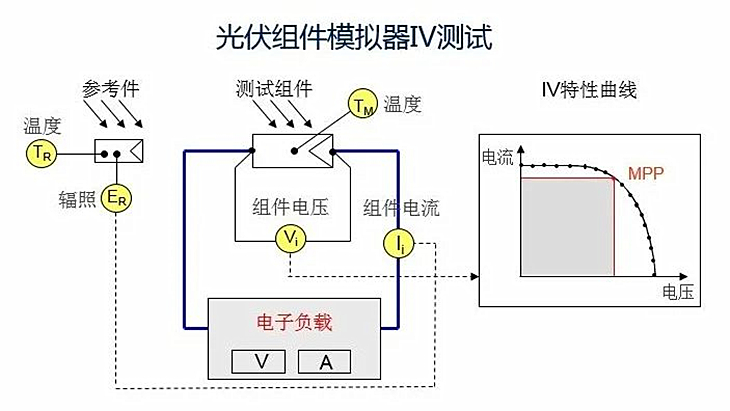

11、電子負載實現了被測組件從開路到短路的變化過程，其電子負載電路采用電壓控制、電容保持的暫穩態工作方式。電子負載的輸出跟隨一個控制電壓，由預先存儲在 EPROM中的設定數據通過 D/A轉換電路輸出控制電壓。電壓步長的確定是通過測試出組件的開路電壓完成的。采用確定電壓步長的方法可以實現對不同型號組件的自動識別，使測試點在 I-V特性曲線上形成一個合理的分布。
1)儀器尺寸：214*108*363.5（mm）
2)重量：3.5kg，金屬材質

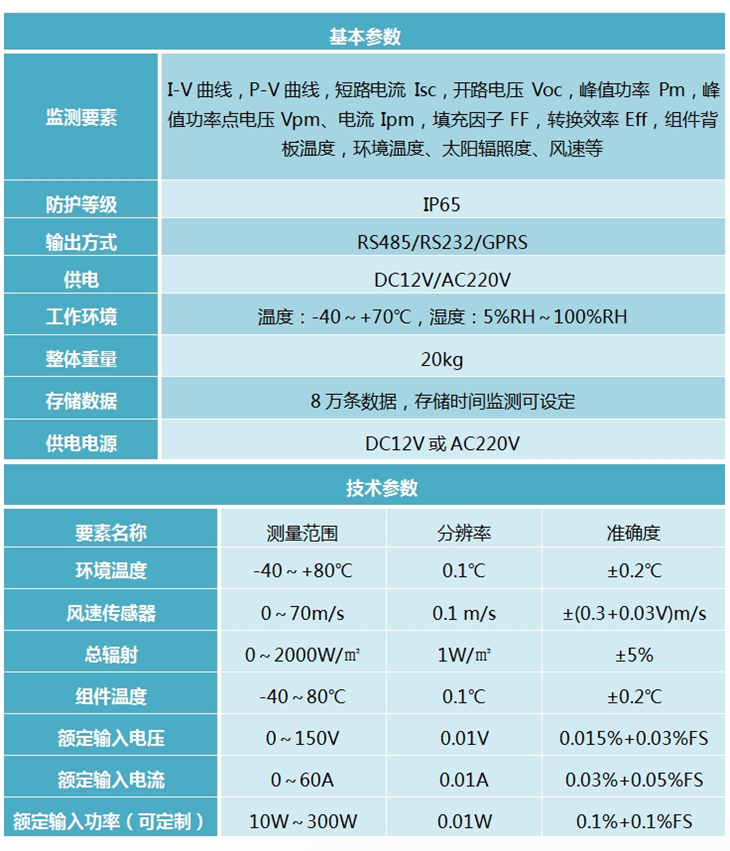

三、技術指標

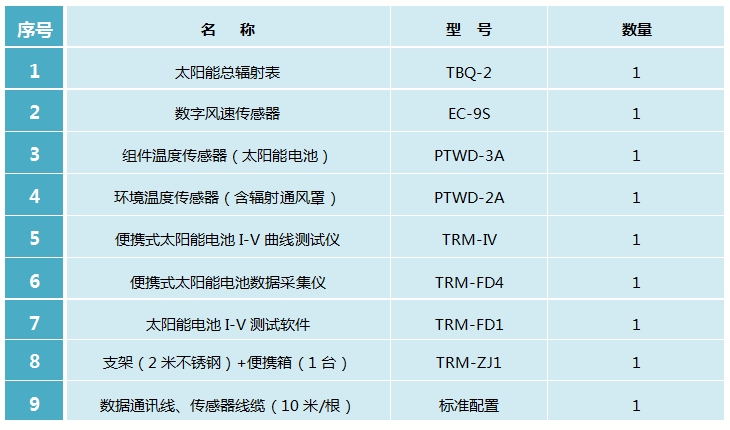

四、基本配置
五、應用范圍
光伏電站、太陽能電池板生產廠家、學校、科研機構、汽車電子，航空航天、船舶、燃料電池等行業。
