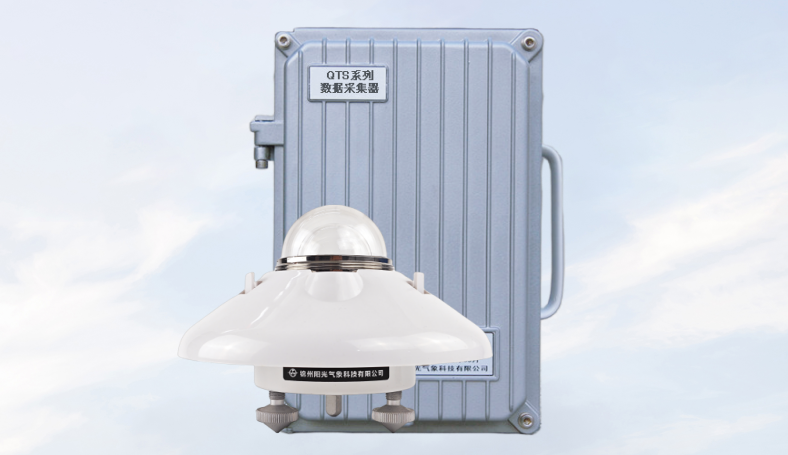

        QTS-4全天候光輻數據自記儀是一款攜帶方便、操作簡單的便攜式太陽輻射記錄儀器。產品采用高性能微處理器為主控CPU和大容量數據存儲器,能對太陽輻射進行準確測量、顯示并存儲。外接太陽輻射傳感器即可對其進行實時數據測量,同時還可以讀取太陽輻射的間隔累計及日累計值。該套設備可在全天候室外環境下工作,工作時無需人工干預,便攜式防水防震結構,低功耗環保節能模塊設計,檢測精度高,交直流雙供電電源可選配,內置大容量可充電鋰電池,電池可連續工作15天以上,具有停電保護功能,電量不足時自動關機。另外可以選配專用氣象支架和太陽能供電系統,滿足戶外固定位置長期無人值守觀測。使用配套的USB線纜和氣象站軟件即可將數據下載到電腦,方便用戶對氣象數據做進一步處理分析。本儀器可廣泛應用于氣象、環保、機場、農林、水文、軍事、倉儲、科學研究等領域。
1.產品結構按工業控制標準設計,具有防風,防雨,防腐蝕及抗強磁干擾能力,適合在野外常年使用。
2.采用一體化結構,集數據采集器+傳感器+便攜手提箱合成在一個機箱內,野外攜帶極為方便。
3.外機箱采用鋁塑材料模具壓制成型,美觀堅固,安裝簡單,掛在任意處即可測試。
4.系統采用低功耗設計,一次充電后,機內電池可連續工作15天以上。
5.大屏幕液晶顯示,可查閱實時監測數據和各項設置參數。
6.采用高性能微處理器為主控CPU,大容量數據存儲器,數據管理軟件可實時顯示當前測試數據并生成歷史曲線及報表,檢測數據自動存儲(存儲間隔可以設定),數據存儲格式為EXCEL標準格式,可供其它軟件調用,與打印機相連自動打印數據。
7.數據傳輸方式:支持RS485/RS232有線傳輸及GPRS/WIFI無線傳輸;
8.QTS-4數據自記儀可與太陽總輻射、散射輻射、直接輻射、凈輻射、反輻射、紫外輻射、光合輻射等多種太陽輻射表搭配使用,最多可同時采集三路輻射數據。
9.數據可上傳云平臺,支持手機端隨時隨地查看。


|
             數據自記儀參數
             |
        ||||
|
             輸入通道數
             |

             標準1通道(最多3通道)
             |
        |||
|
             存儲容量
             |

             2M字節,可連續存儲80000條數據
             |
        |||
|
             輸入范圍
             |

             0~20mV
             |
        |||
|
             準 確 度
             |

             0.5%
             |
        |||
|
             內分辨率
             |

             ±1μV
             |
        |||
|
             測試周期
             |

             <30mS
             |
        |||
|
             顯示周期
             |

             1S
             |
        |||
|
             顯示存儲
             |

             日期,時間,輻射瞬時值、間隔累計量及最大值、日累計量及最大值
             |
        |||
|
             通訊接口
             |

             標準RS232或RS485或GRRS接口
             |
        |||
|
             供電電源
             |

             AC220V±10%,50Hz
             |

             DC12V,可外接太陽能電池板
             |
        ||
|
             工作環境
             |

             溫度:-40℃~+70℃
             |

             濕度:<95%RH
             |
        ||
|
             太陽總輻射傳感器(TBQ-2)
             |
        ||||
|
             光譜范圍
             |

             0.3~3μm
             |

             響應時間
             |

             ≤30秒(99%)
             |
        |
|
             靈 敏 度
             |

             7~14μV/W·m-2
             |

             穩 定 性
             |

             ±2%
             |
        |
|
             內阻
             |

             約350Ω
             |

             非 線 性
             |

             ±2%
             |
        |
|
             余弦響應
             |

             ≤±5%(太陽高度角10°時)
             |
        |||
|
             溫度特性
             |

             ±2%(-20℃~+40℃)
             |
        |||
|
             重量
             |

             0.5kg
             |
        |||
|
             測試范圍
             |

             0~2000W/m2
             |
        |||
|
             信號輸出
             |

             0~20mV
             |
        |||

|
             1)QTS-4型數據采集器
             |

             1臺
             |

|
             2)TBQ系列太陽輻射傳感器
             |

             1臺/2臺/3臺
             |

|
             3)太陽能供電系統(可選配)
             |

             1套
             |

|
             4)系統支架(便攜三角支架或固定支架) (可選配)
             |

             1套

             |

|
             5)GPRS無線通訊模塊(可選配)
             |

             1套
             |

我公司擁有1500平方米戶外大型標準太陽輻射觀測場,可同時容納上百塊各種型號的輻射表進行戶外全天候比對測試,測試合格后方可出廠。

產品適用于氣象氣候、生態環境、農業墑情、林區環境、水利信息、建筑節能、太陽能光伏、太陽能集熱等科研及教學領域。
